Редуктор червячный одноступенчатый 2Ч-40

Редуктор 2Ч-40 червячный одноступенчатый — это надежное и эффективное решение для промышленного оборудования, где нужна точная передача крутящего момента и снижение частоты вращения валов. Такие редукторы серии Ч, 1Ч и 2Ч широко применяются в механизмах общемашиностроительного назначения — от конвейерных линий и лифтовых систем до смесителей, шлюзовых затворов и подъемных устройств.

Одним из ключевых параметров конструкции считается межосевое расстояние — 40, от которого напрямую зависит компактность и допустимая нагрузка устройства. Это значение определяет габариты корпуса и влияет на монтаж в ограниченном пространстве производственных линий.

Основой конструкции является пара, состоящая из червяка и червячного колеса, обеспечивающая плавность хода, высокую кинематическую точность и низкий уровень шума при эксплуатации. Для эффективной работы важен показатель передаточные отношения — 8; 10; 12,5; 16; 25; 31,5; 40; 50; 63; 80, определяющий степень понижения скорости вращения между ведущим и ведомым валом.

Благодаря одноступенчатому универсальному принципу действия редукторы подходят для использования в самых разных условиях, включая длительную работу без перерывов и сложные режимы нагрузки. При этом значение обороты выходного вала — 9 - 190 позволяет подобрать оптимальный режим работы привода под конкретные технологические задачи.

Корпусы редукторов изготавливаются из чугуна или алюминиевого сплава, что гарантирует прочность, устойчивость к вибрациям и надежное охлаждение в процессе работы. В сочетании с этим важную роль играет крутящий момент — 26 - 32, который определяет способность редуктора выдерживать нагрузку без потери эффективности.

Редукторы 2Ч-40 с червячными колесами обладают самотормозящим эффектом, что делает их особенно востребованными в подъемно-транспортных механизмах, где важна безопасность вращения. В таких системах также учитывается мощность двигателя — 0,1 - 0,55, влияющая на производительность привода, и исполнение конца выходного вала — Ц, К, П (Цилиндрический, Конический, Полый), которое определяет тип соединения с рабочим механизмом.

Пример условного обозначения редуктора 2Ч-40 в заказе

2Ч-40-25-12-1-2-Квх/Квых, где

• 2Ч — двухпоточный червячный редуктор (повышенная нагрузочная способность);

• 40 — межосевое расстояние, мм;

• 25 — передаточное число;

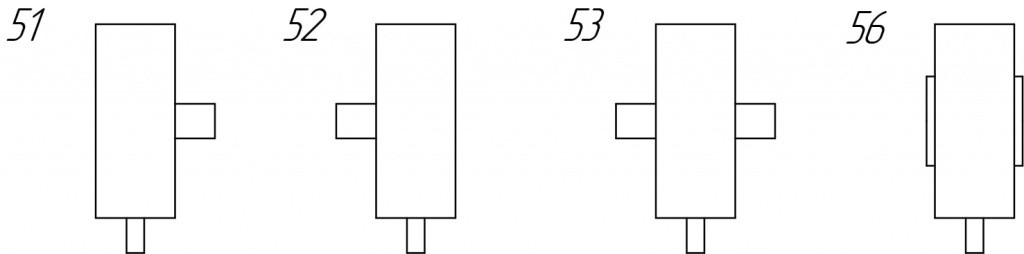

• 12 — вариант сборки (выходной вал справа, входной с одной стороны);

• 1 — расположение червячной пары;

• 2 — вариант крепления;

• Квх/Квых — конические валы.

• ЦКП

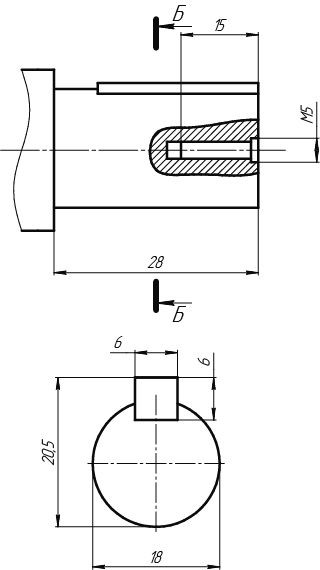

  • Ц - цилиндрический

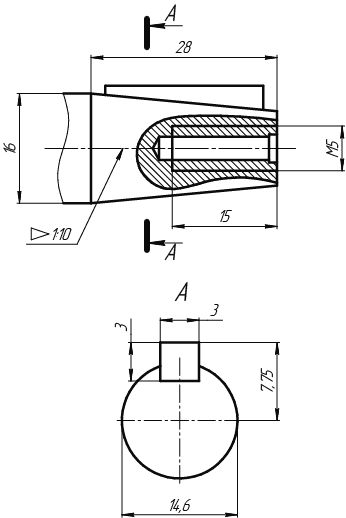

  • К - Конический

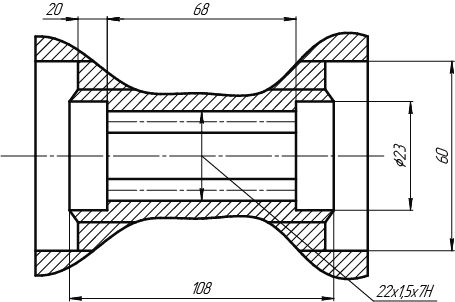

  • П - Полый
